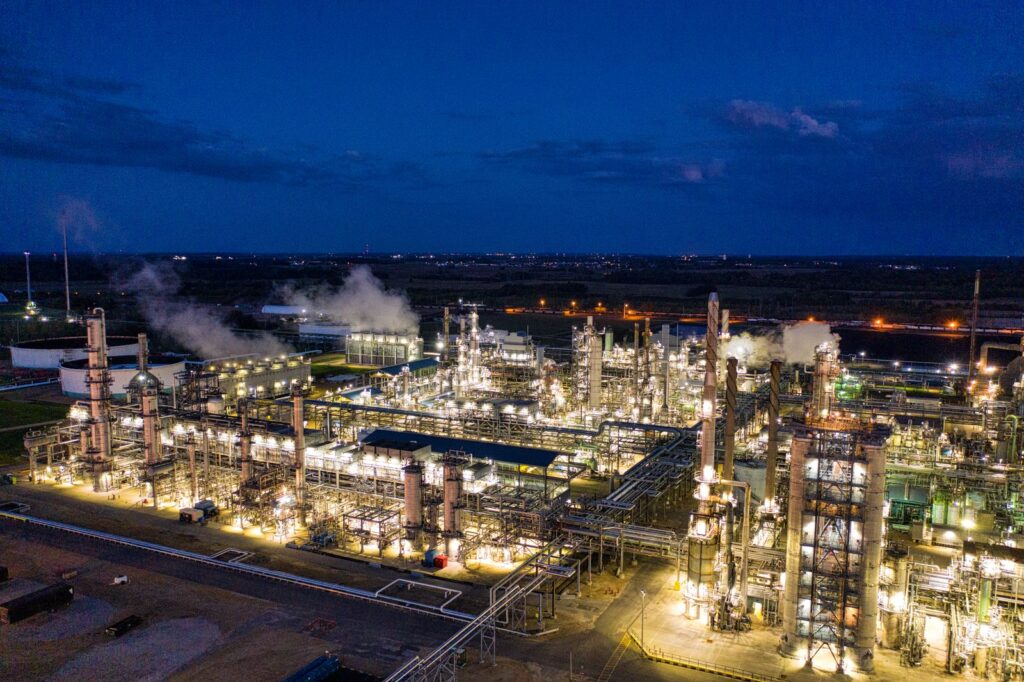

I industrier med eksplosionsfarlige atmosfærer – som offshore, kemisk industri, biogasanlæg og procesindustri – er heat tracing ikke blot et spørgsmål om temperaturstyring. Det er et spørgsmål om sikkerhed, compliance og driftsansvar. ATEX-direktivet stiller klare krav til alt udstyr, der anvendes i zoner med risiko for eksplosiv atmosfære, og heat tracing er ingen undtagelse. Her giver jeg dig et konkret overblik over krav, valg og sikkerhedshensyn, når du skal designe eller opgradere et heat tracing-system i ATEX-klassificerede miljøer.
Hvad er ATEX – og hvornår gælder det?
ATEX (af det franske ATmosphères EXplosibles) dækker udstyr og sikkerhed i områder, hvor der kan opstå eksplosiv atmosfære af gas, damp, tåge eller støv. Sådanne områder inddeles i zoner efter, hvor ofte og hvor længe en eksplosiv atmosfære kan være til stede. Alle heat tracing-komponenter i disse zoner skal være certificeret til den relevante zone, temperaturklasse og eksplosionsgruppe.
Hvilke krav stilles til heat tracing i ATEX-zoner?
Alle elektriske komponenter – varmekabel, termostater, tilslutningsdåser og styreskabe – skal være ATEX-certificerede og korrekt Ex-mærkede. Det indebærer blandt andet:
- Ex e (øget sikkerhed) – ekstra foranstaltninger, der forhindrer gnistdannelse og overtemperatur
- Ex d (eksplosionssikker kapsling) – kapslinger, der kan modstå en intern eksplosion
- Ex n (ikke-gnistdannende) – beregnet til Zone 2 med lavere risikoniveau
- Temperaturklasse (T1–T6) – den maksimale overfladetemperatur, der ikke må antænde den aktuelle atmosfære
Derudover stilles krav til korrekt dimensionering, så overfladetemperaturen på varmekablet aldrig overskrider temperaturklassens grænse – heller ikke ved fejl, reduceret varmeoverføring eller ændrede procesforhold. Under ekstreme forhold bliver netop dette ekstra kritisk, som jeg beskriver i Heat tracing i arktiske farvande.
Selvregulerende eller konstant-effekt kabel i ATEX?
Begge kabeltyper kan anvendes i ATEX-zoner, forudsat at de er certificerede til formålet. Uanset valg skal systemet som minimum inkludere en ATEX-certificeret termostat eller kontrolenhed, jordfejlsovervågning og – i kritiske applikationer – kontinuerlig temperaturmåling via Pt100 eller tilsvarende sensor.
Dokumentation og ansvar
Et ATEX-korrekt heat tracing-system kræver mere end godkendte komponenter. Det kræver komplet dokumentation, der kan fremlægges for myndigheder og ved audits: zoneplan over installationsområdet, Ex-certifikater for alle komponenter, dimensioneringsberegninger med angivelse af maksimal overfladetemperatur, installationsbeskrivelse og vedligeholdelsesprogram. Ansvaret for korrekt installation og dokumentation ligger hos anlægsejer og installationsvirksomhed. Fejl i ATEX-klassificerede installationer kan have alvorlige konsekvenser – både menneskeligt og juridisk.
Typiske fejl i ATEX heat tracing-projekter
- Brug af ikke-certificerede komponenter i zoneafgrænsede områder
- Manglende beregning af maksimal overfladetemperatur
- Tilslutningsdåser og styreskabe placeret i forkerte zoner
- Mangelfuld eller manglende dokumentation ved audit
Fælles for fejlene er, at de sjældent opstår af vilje – men af, at ATEX-kravene ikke er tænkt ind fra starten. Det er samme grundprincip som i Hvorfor projekter med varmekabler starter på tegnebrættet: det afgøres i projekteringen.
