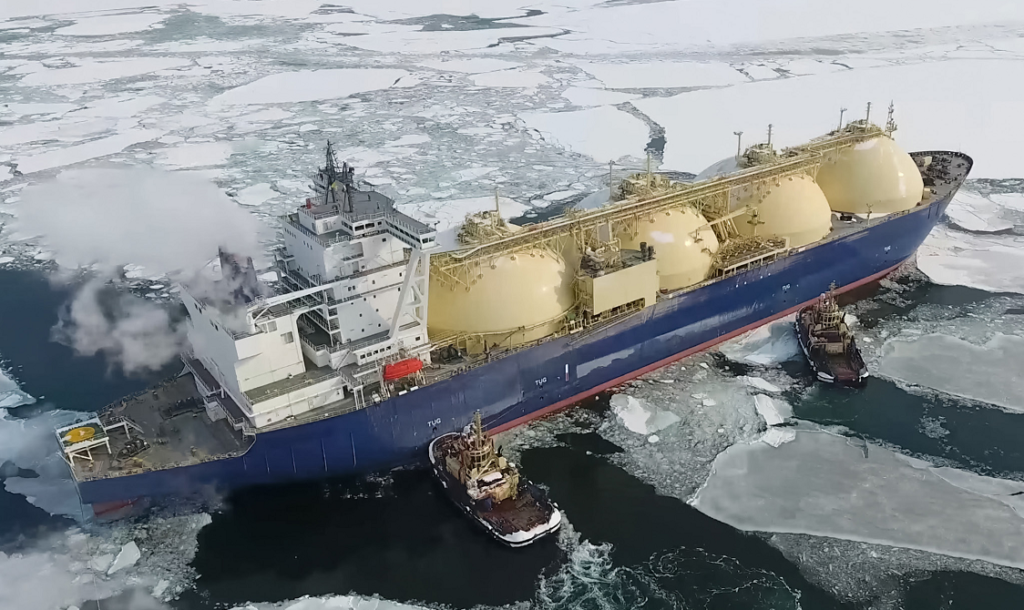

Heat tracing i arktiske og subarktiske farvande er en af de mest teknisk krævende discipliner inden for industriel elvarme. Temperaturerne kan nå ned til minus 40–60°C, havet er korrosivt, adgangsforholdene er begrænsede, og konsekvenserne af svigt kan være katastrofale – både driftsmæssigt og sikkerhedsmæssigt. Denne artikel gennemgår de centrale designkrav, compliance-forpligtelser og driftsovervejelser for heat tracing i disse ekstreme miljøer.

Designkrav i arktiske installationer

Dimensionering af heat tracing til arktiske farvande tager udgangspunkt i worst-case designtemperatur – typisk den koldeste forventede omgivelsestemperatur kombineret med vindchill-faktor. For fartøjer og offshore-konstruktioner i Arktis kan dette betyde designtemperaturer ned til -50°C eller lavere, sammenholdt med vindhastigheder, der markant øger det effektive varmetab.

Kabeltype er afgørende: i de fleste arktiske heat tracing-applikationer på rørstrækninger bruges mineralsilikatisolerede (MI) kabler eller høj-temperatur konstant-effekt kabler med speciel kuldestabil yderjacket. Selvregulerende kabler kan bruges til lavere temperaturkrav, men skal verificeres for egnethed ved ekstremtemperaturer, da PTC-kernen ændrer egenskaber ved meget lave temperaturer.

Compliance – IMO Polar Code og klassifikation

Med indførelsen af IMO Polar Code er kravene til skibe i arktiske farvande skærpet markant. Systemer, der påvirker sikker drift – herunder frostbeskyttelse af rørledninger, sikkerhedsudstyr og livbådsinstallationer – skal dokumenteres som del af fartøjets samlede sikkerhedskoncept og godkendes af klassifikationsselskabet (DNV, Lloyd’s Register, Bureau Veritas m.fl.).

Det betyder i praksis, at heat tracing-systemet skal leveres med: dimensioneringsberegninger inkl. designtemperatur og vindchill, kredsløbsoversigt og elektrisk belastningsopgørelse, komponentdatablade med klassifikationsgodkendelse, installationsbeskrivelse og idriftsætningsprotokol samt vedligeholdelsesprogram. Et system kan fungere teknisk – men stadig ikke være leveringsklart uden korrekt dokumentationspakke.

Anti-icing og de-icing – to designfilosofier

I arktiske installationer bruges heat tracing ikke kun til rørbeskyttelse. Anti-icing af gangbroer, trapper, dækudstyr, ventiler og sikkerhedsinstallationer er kritisk for besætningens sikkerhed og driftsevne. Her skelnes mellem anti-icing (forhindre isdannelse) og de-icing (fjerne eksisterende is). De to strategier kræver fundamentalt forskellig effekttæthed og styringsstrategi, og en forkert tilgang kan betyde utilstrækkelig beskyttelse eller unødvendigt højt energiforbrug.

Materialevalg og korrosionsbeskyttelse

Marine miljøer er særligt aggressive over for elektriske komponenter. Tilslutningsdåser, styreskabe og kabelafslutninger skal have minimum IP66-kapsling, og alle materialer skal være resistente over for saltvand, UV og temperaturcyklering. Rustfrit stål AISI 316L eller bedre er standarden for metalkomponenter, og kabelets yderkappen skal være godkendt til marine anvendelse med tilstrækkelig mekanisk styrke og kuldefleksibilitet.

Overvågning og drift offshore

Når installationen er offshore, ændrer vedligeholdelseslogikken sig fundamentalt. Et defekt kredsløb kan være vanskeligt at servicere hurtigt, og tidlig fejldetektion er derfor kritisk. I større systemer anbefales central monitoring, hvor alle kredsløb overvåges løbende for strømmåling, kredsløbsstatus og temperaturafvigelser. Ethvert afvigelse opdages straks og muliggør prioriteret reaktion inden svigtet eskalerer.

Overvågningssystemet skal integreres med fartøjets eller platformens overordnede styresystem og konfigureres med alarmhierarkier og driftslogger, der kan dokumentere systemets funktion over tid – et krav i mange klassifikationsregimer.
