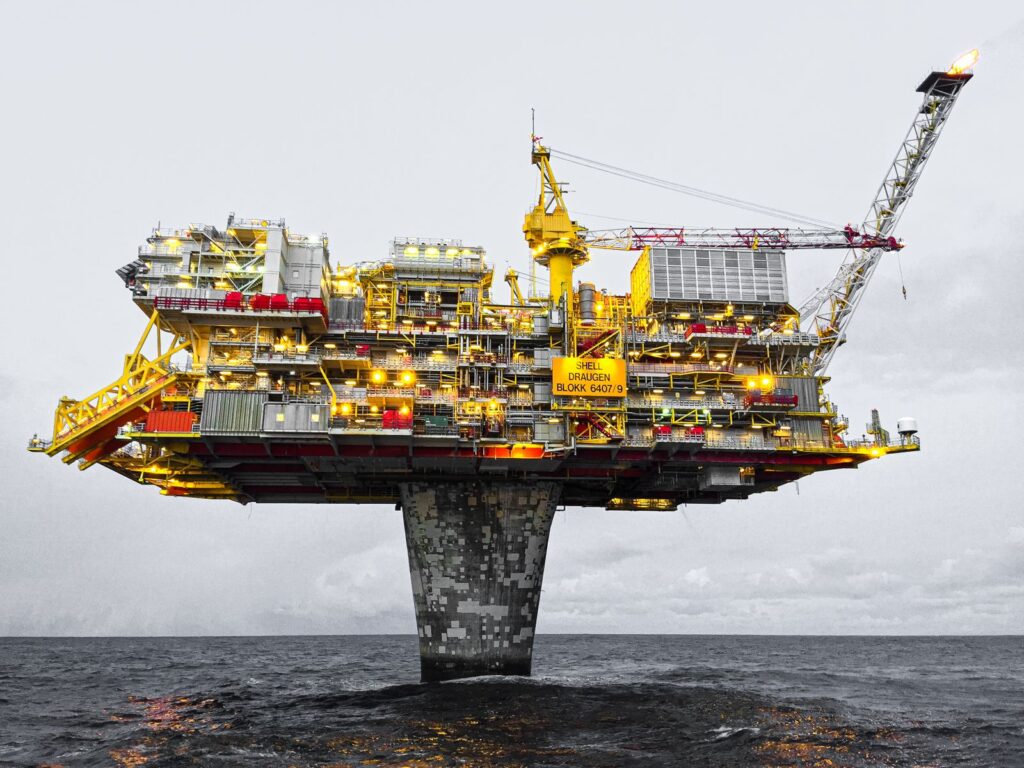

Når vi taler offshore og arktiske maritime anlæg, er heat tracing ikke en komfortløsning – det er en driftsforudsætning. Skibe og platforme i nordlige farvande arbejder i temperaturer helt ned mod -40 °C, kombineret med høj vind, havspray og konstant isopbygning. Det er netop kombinationen af kulde, fugt og vind, der gør designopgaven kompleks. Alligevel ser jeg stadig ofte, at heat tracing projekteres som traditionel frostsikring. Og det er præcis dér, fejlene opstår.
Frostbeskyttelse er ikke det samme som temperaturvedligehold
I et almindeligt anlæg handler frostsikring om at holde mediet lige over frysepunktet. I arktiske og maritime processer er ambitionen en anden. Her skal systemet ofte vedligeholde en defineret procestemperatur – eller aktivt fjerne is, der allerede er dannet. Designfilosofien bliver anti-icing eller de-icing, ikke blot frostsikring. Det kræver højere effekt og en langt mere dynamisk dimensionering, end en standard frostsikringsberegning lægger op til.
Vind er ofte den oversete faktor
Varmetab beregnes typisk ud fra en statisk ambient-temperatur. Men offshore er det vinden, der afgør det reelle varmetab. Vindhastigheden øger den konvektive afkøling markant, og et kabel, der ser rigeligt dimensioneret ud på papiret, kan komme til kort, når vinden står ind over dækket. Derfor skal ambient design-casen afspejle de faktiske vind- og havspray-forhold – ikke en gennemsnitlig vinterdag.
De områder der oftest undervurderes
I praksis ser jeg ofte, at hovedlinjerne er korrekt dimensioneret, mens detaljerne halter. Det er typisk her, problemerne dukker op:
- Crossover-linjer og korte forbindelsesstykker
- Sekundære ventiler og instrumentudtag
- Små stikledninger, der er beregnet ud fra “normal europæisk vinter”
Det opdages først, når systemet testes under de reelle forhold. Og offshore er de ekstreme forhold ikke en undtagelse – de er designkriteriet.
Heat tracing er et system – ikke en komponent
Et arktisk robust design handler ikke kun om at vælge det rigtige kabel. Det handler om helheden:
- Dokumenteret varmetabsberegning med en klart defineret ambient design-case
- Korrekt balancering af den elektriske belastning i tavlen
- Komponenter, der er egnet til maritimt miljø og korrekt klassifikation
- Central overvågning og alarmering, så fejl opdages før de bliver til driftsstop
Det er samme grundprincip, jeg beskriver i Hvorfor projekter med varmekabler starter på tegnebrættet – og ikke on-site: kvaliteten afgøres i projekteringen, længe før nogen står ude på anlægget.
Design under ekstreme forhold kræver bevidste valg
Arktisk heat tracing bør behandles som en integreret del af sikkerheds- og driftsstrategien – ikke som et tilvalg, man lægger oven på et færdigt design. Tager designet fra starten højde for vind, isopbygning og de kritiske detaljer, undgår man de dyre nødløsninger senere. Det handler ikke om at “lægge lidt ekstra watt på”. Det handler om at designe rigtigt fra begyndelsen.
I næste artikel dykker jeg ned i klassifikation, IMO Polar Code og hvorfor mange maritime heat tracing-systemer ikke reelt er compliant.
